噴漆室的通風裝置可分為普通通風裝置和帶送風的通風裝置兩種形式。

噴漆室按有無供風系統分為：無供風型噴漆室（即敞開式）和供風型噴漆室。

前者直接從車間內抽風，無獨立的供風系統，適用于一般涂裝。供風型噴漆室裝備有獨立供風系統，從廠房外吸新鮮空氣，一般從噴漆室的頂部或側面向噴漆室內供給凈化過的空調風，使噴漆室具有單獨的供排風體系，不干擾涂裝車間內的換氣、采暖體系，適用于裝飾性涂裝。

普通通風裝置用在不帶送風裝置的噴漆室中，一般由氣水分離器、通風機、風管組成。

氣水分離器是用來防止清洗漆霧的水滴吸入通風管道的，設置在通風裝置的吸口處，有擋板器和折流板分離器兩種形式。

由于氣水方向和平面的夾角小于普通有泵式噴漆室，實踐證明，沖擊式無泵噴漆室的擋板氣水分離器，其擋板應向邊壁傾斜，向下傾斜和水平裝置時，容易造成水滴的二次夾帶，分離效果差。

當水霧和空氣在折板縫隙之間曲折流動時，水霧被凝聚成較大的水滴從折流板下來，與空氣分離。折流彎曲的角度為30°-40°，折板之間的距離為25-50mm，分離器的高度不小于250mm。

送風裝置中的除塵裝置可采用黏性過濾器、干性過濾器、靜電吸塵器等。

帶送風的通風裝置由送風裝置和抽風裝置兩部分組成。抽風裝置的結構和組成與上述的普通通風裝置相同。送風裝置的作用是將空氣按一定流向送入室內，迫使漆霧按照預定方向流動。敞開式噴漆室的送風空氣幕就是一種最簡單的送風裝置，為了提供良好的噴漆環境，完善的送風裝置還應增設除塵裝置和空氣溫濕度調節裝置等。

噴漆室的排風方式可分為：側排風式和下抽風式，側排風口一般設置在側面下部，與噴漆工位相對應，適用于中、小被涂件或工件在噴涂工作能轉動場合的噴涂作業。

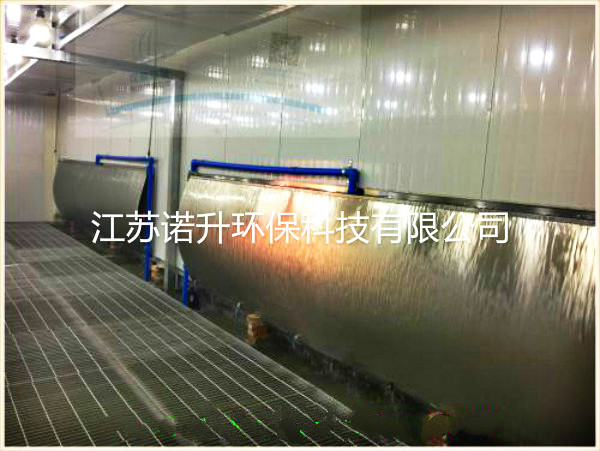

下抽風口設置在噴漆室的格柵地板下，適用于大型和兩面需同時噴涂的場合。
